LED-Spot (LED-Cluster) Aufbau und Bestückungsanleitung

Teil 1 Info

Teil 2 Aufbau und Bestückung

Teil 1 Info

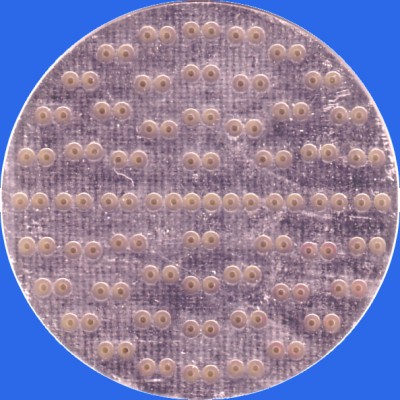

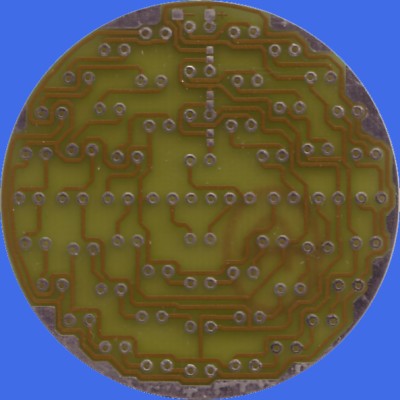

Bei dem LED-Spot handelt es sich um eine runde Platine mit 50 mm Durchmesser. Auch hier sind wieder jeweils 4 LED`s in einem Stromkreis zusammengefasst! Insgesamt stehen so also 14 Stromkreise mit je 4 LED`s = 56 Leuchdioden zur Verfügung! Diese „Einzelstromkreise“ (ESK) sind wie folgt wieder zu grösseren  „Gesamtstromkreisen“ (GSK) verbunden (von Aussen beginnend):

GSK 1: 6x ESK= 24 LED`s

GSK 2: 4x ESK= 16 LED`s

GSK 3: 3x ESK= 12 LED`s

GSK 4: 1x ESK=   4 LED`s

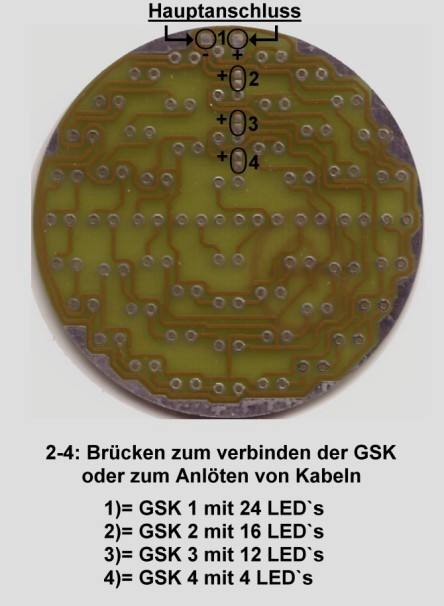

Trotzdem müssen auch hier nicht wieder alle ESK bestückt werden, da jeder ESK in sich ein abgeschlossenes System ist und die Stromversorgung so bis zum nächsten  ESK gewährleistet ist! Auch lassen sich alle GSK einzeln ansteuern. Dabei braucht pro GSK nur ein Kabel an den entsprechenden Lötpad angelötet zu werden. Die Masseverbindung ist durchgehend mit allen ESK verbunden, d. h. es genügt ein einziges Kabel für alle Stromkreise. Natürlich lassen sich auch alle GSK wieder durch einfaches  Brücken der Lötpads zu einem kompletten Stromkreis verbinden. Dann genügen 2 Anschlusskabel für den kompletten Anschluss! Dies macht natürlich wieder Sinn, wenn der gesamte LED-Spot mit der gleichen LED-Sorte bestückt werden soll. Einen EZK einzeln anzusteuern ist nicht möglich! Selbstverständlich können auch hier wieder verschiedene Farben gemischt werden. Dabei ist darauf zu achten, das alle LED`s über den gleichen Strom verfügen. Näheres wurde ja schon im Kapitel Kronleuchter ausführlich erklärt! Die beiden Löcher in der Mitte der Platine sind ohne Bedeutung, hier können jedoch Drähte zur Befestigung in gewöhnliche 230 Volt -Spots eingelötet werden. Ebenfalls befinden sich am äusseren Rand der Platine auf der Lötseite (LS) weitere Lötflächen zum anlöten von Befestigungsdrähten. Auch die Bestückungsseite (BS) wurde wieder mit einem Reflektor versehen, diesmal jedoch mit einer Zinnschicht.

Beispiel:

GSK 1: 3x EZK = 12 LED`s

GSK 2: 2x EZK  = 8 LED`s

GSK 3  3x EZK = 12 LED`s

GSK 4  1x EZK  = 4 LED`s

Gesamt:            36 LED`s

Teil 2 Aufbau und Bestückung

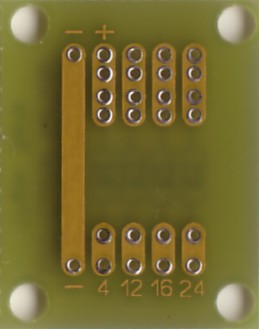

Auch hier werden wieder (je nach Bedarf) bis zu 56 2 pol. Buchsenleisten von der BS her eingeführt, und auf der LS mit 0.5 mm Lötdraht sauber verlötet! Empfehlenswert ist jedoch, alle 56 Buchsenleisen einzulöten! Nach dem Anlöten der entsprechenden Kabel sowie je nach Bedarf dem Brücken der entsprechenden Lötpads ist das Bestücken bereits vollbracht! Auf einer so kleinen und dicht gepackten Platine ist natürlich kein Platz mehr für die Vorwiderstände! Diese müssen dann entweder auf einer kleinen Verteilerplatine untergebracht (die saubere Lösung) oder in die entsprechenden Kabel mit Eingelötet werden. Man kann den LED-Spot aber auch so gestalten, das die Gesamtstromkreise (GSK 1-GSK 4) über kleine Schalter einzeln zugeschaltet werden können. So könnte man beispielsweise GSK 1 und GSK 3 mit roten LED`s bestücken, GSK 2 und GSK 4 mit grünen und könnte so über Schalter die Farbe auswählen (oder mischen). Oder man bestückt mit einer Farbe z. B. Weiss und kann so über die Schalter den Spot dimmen.

Ein komplett montierter LED-Spot mit Befestigungsflansch und Verteilerplatine in einem Gehäuse ist in Vorbereitung!
